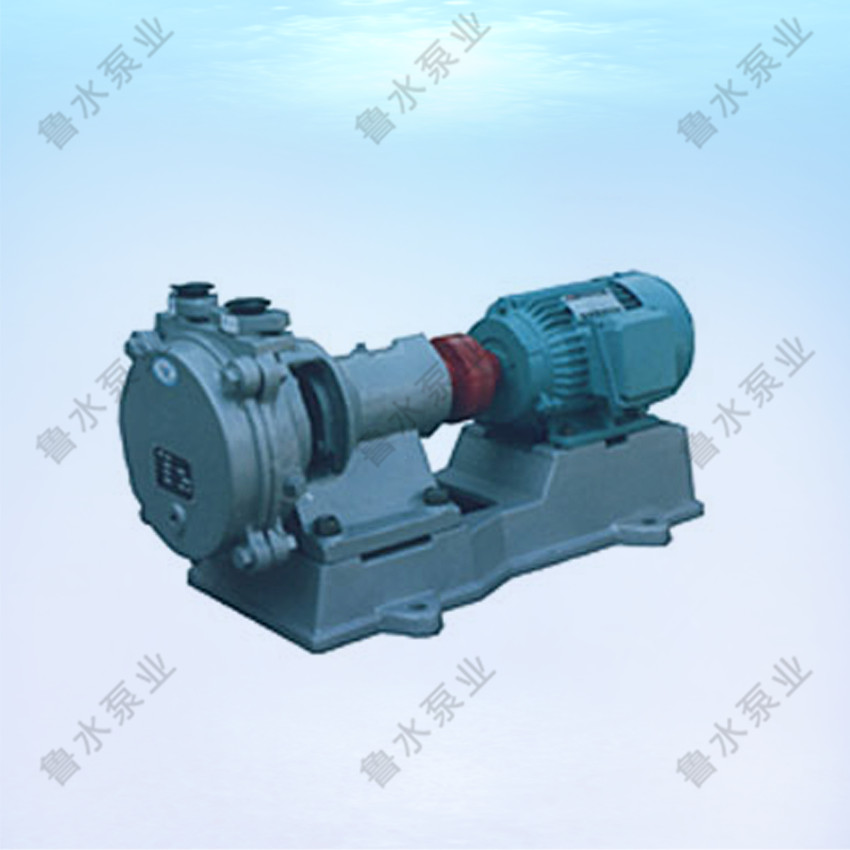

SZB系列水环式真空泵

SZB系列水环式真空泵

SZB水环式真空泵适用抽吸空气或不溶于水、不含固体颗粒、无腐蚀性气体*真空度可达85%,特别适合于大型水泵引水用。
   SZB水环式真空泵目前制造的本型号泵有:SZB-4、 SZB-8。其中4(8)表示当水银柱高为520毫米时的气量(升/秒)。

产品概述
SZB系列水环式真空泵的产品概况:
   SZB水环式真空泵适用抽吸空气或不溶于水、不含固体颗粒、无腐蚀性气体最高真空度可达85%,特别适合于大型水泵引水用。
   SZB水环式真空泵目前制造的本型号泵有:SZB-4、 SZB-8。其中4(8)表示当水银柱高为520毫米时的气量(升/秒)。
SZB系列水环式真空泵的结构说明:

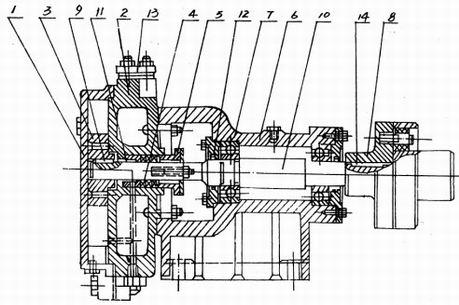

   SZB水环式真空泵结构如图一所示、工作室由泵体(2)、泵盖(1)构成,上有进排气口(详见图三),下有放水螺塞(15)(见图三),泵盖上有指示旋转方向的箭头,泵体有填料函和填料压盖(5),内装填料(4)密封,泵体侧面的螺丝孔(16)(见图三)为补充水环消耗用水。 由铸铁制成叶轮(3),有12个叶片呈放射状均分布,有平衡孔(其中两个套扣供拆卸用)平衡轴向力。叶轮平键(9)与轴(10)联接并可沿轴向滑动调节间隙。轴为优质钢制成,支承在泵的托架((6)内的两个滚珠轴承(17)上,右端有弹性联轴器(8)和电机直接联接。托架(6)用铸铁制成,有止口保证与泵体准确联接,轴承间有空腔,可存润滑油,用稀油或黄油滑均可。从传动方向看,泵轴为逆时针方向旋转(右边法兰为排气口,左边法兰为进气口)。

1.泵盖 2. 泵体 3. 叶轮 4. 填料 5. 填料压盖 6.托架 7.滚珠轴承
8. 联轴器 9.叶轮平健 10.泵轴 11.填料环 12.轴承压盖 13.法兰盘 14.联轴器平健

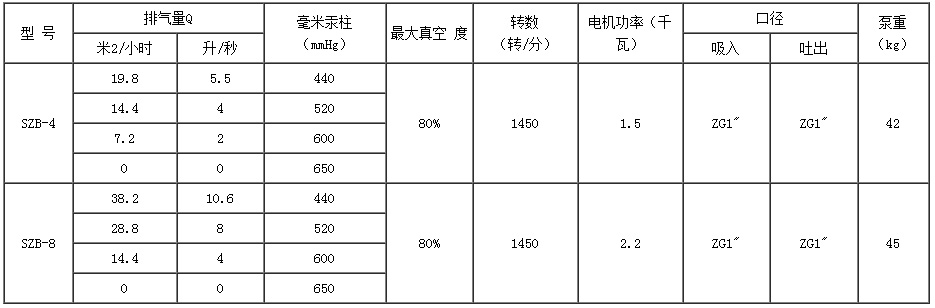

技术参数:
