地热井用潜水泵

地热井用潜水泵

地热井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具,它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。

产品概述
地热井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具,它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。
1、深井潜水多级泵为离心式或混流式;采用水润滑轴承;与电机的联接采用联轴器刚性联接。泵叶轮在电机带动下旋转产生离心力,使液体能量增加经泵壳的导流作用进行提水。在水泵上端设有逆止阀体,防止电泵停机时,因扬水管中倒流的水损坏工作部件。阀上有泄水孔,可将管路中的水缓缓放掉,防止冬天冻裂管路。  (注:低扬程潜水泵不设逆止阀体)
2、深井潜水泵电机为密闭充水湿式结构。电机定子绕组采用耐水的聚乙烯绝缘,尼龙护套多层结构的电磁线。导轴承及推力轴承均采用水润滑材质。电机内部充满清水,用以冷却电机和润滑轴承。电机底部装有调压膜,用以调整由电机温升引起的机体内清水的胀缩压差。电机的上端轴上装有防砂机构,用来阻止水中泥砂进入深井潜水泵机体内部。

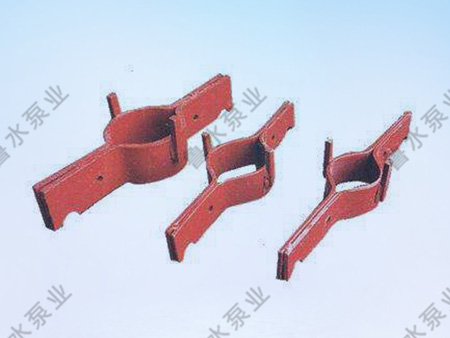

 3、管路部分:用以联接多级泵使其吊装在机井中,将水输送到地面上去。主要由短输水管、输水管、弯管、夹板等部电泵的安装件组成。短输出管是输水管路与多级泵的连接过渡部件。弯管安装在井口处,以改变水流的传送方向。夹板是在化工泵的安装过程中吊装和固定输出管路。
地热井用潜水泵产品特点
1、电机、水泵一体,潜入水中运行,安全可靠。
2、对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。
3、安装、使用、维护方便简单,占地面积小、不需建造泵房。
4、结构简单、节省原材料。
潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。
使用条件
QJ型井用潜水泵可在下列条件下连续运行使用:
1.深井泵电源要求:
    (1)离心泵额定频率为50赫兹,电机端额定电压应保证为380+5%伏的三相交流电源(若用户电压为660伏时需特殊定货)。
    (2)变压器负载功率不应超过其容量的75%。
    (3)变压器距井较远时,应考虑输电线线压降,对功率大于45KW的电机,要求变压器到井口距离不超过20米,大于20米时,要求输电线规格比配电缆规格大两个等级,并考虑线压降。
 2.水质要求:
    (1)一般无腐蚀性清水。
    (2)水中含砂量不大于0.01%(质量比)。
    (3)酸碱度PH值在6.5-8.5范围内。
    (4)水中氯离子含量不大于400毫克/升。
    (5)硫化氢含量不大于1.5毫克/升。
    (6)水温不高于20℃。
 3.井筒要求:
    正直、光滑、不得有凸起或井管错位现象,井内径不小于相应的机座号。

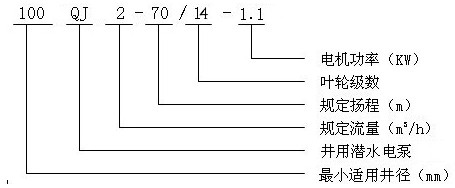

地热井用潜水泵型号意义


QJ型井用潜水电泵(深井泵)结构说明

编号 零件名称
1 进水节
2 联轴器
3
4 吸入段
5 泵壳
6 导叶
7 中轴承体
8 叶轮
9 联接段
10 泵轴
11 长轴套
12 扁拉筋
13 轴头螺母
14 上轴承体
15 逆止阀体



编号 零件名称
1 联轴器
2
3 进水节
4 导流壳
5 泵轴
6 叶轮
7 锥形套
8 逆止阀体

QJ型井用潜水电泵(深井泵)安装方式

地热井用潜水泵性能参数
